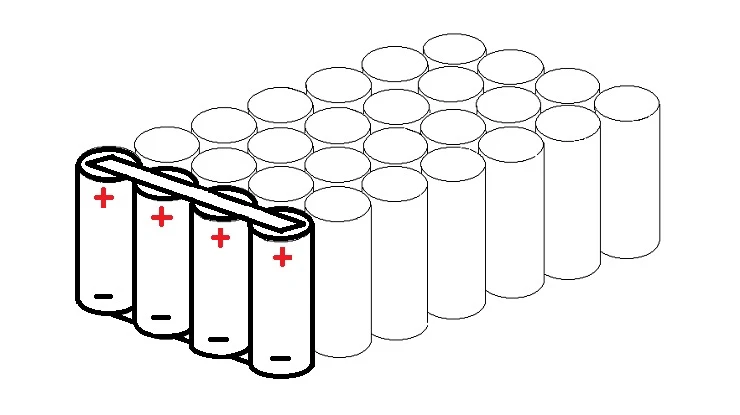

Når du designer batteripakker, kan valget mellom serie og parallell ha en betydelig innvirkning på batteriytelse, sikkerhet og levetid. Utformingen av batteripakken er kompleks og delikat, og krever inngående forståelse av noen viktige tekniske problemer. I denne artikkelen diskuteres de tekniske utfordringene i batteriserier og parallelldesign fra ti aspekter, som batterikonsistens, spennings- og strømutjevning og design av termisk styringssystem.
1. Batteriet er inkonsekvent
Batterikonsistens refererer til likheten mellom hver batterienhet når det gjelder kapasitet, spenning, intern motstand, utladningskurve osv. Forskjeller i batteriytelse kan forårsake problemer i serie- eller parallellbatteripakker. For eksempel, i en seriekonfigurasjon, påvirkes den generelle ytelsen til batteripakken av den dårligste cellen; I en parallell konfigurasjon kan ytelsesforskjeller føre til ujevn strømfordeling, noe som påvirker levetiden og effektiviteten til hele batterisettet.
Problem:I seriekonfigurasjonen, hvis ett batteri er lavt, vil ikke hele batteripakken kunne lades helt ut, noe som vil føre til strømsløsing og effektivitetsreduksjon; I parallell konfigurasjon er gjeldende belastning av forskjellige batterier forskjellig, noe som er lett å forårsake lokal overoppheting og ytelsesforringelse av batterier.
Løsning:
Batteriscreening:I produksjonsprosessen bør testutstyr med høy presisjon brukes for å strengt skjerme hver batterienhet for å sikre en høy grad av konsistens av parametere som kapasitet, spenning og intern motstand. Vanlige screeningmetoder inkluderer OCV-test (åpen kretsspenning), intern motstandstest og kapasitetstest. Disse testene luker effektivt ut substandard batterier og unngår å sette sammen inkonsekvente battericeller.
Balanseringskretsdesign:Integrer aktive eller passive balanseringskretser i batteristyringssystemet (BMS). Den aktive utjevningskretsen kan overføre elektrisitet gjennom svitsjinduktans eller kapasitans for å realisere energiomfordeling i batteripakken. Passiv utjevning justerer batterispenningen ved å forbruke overflødig energi. Aktiv balansering er kompleks, men effektiv, egnet for batteripakker med stor kapasitet, og passiv balansering er egnet for små og mellomstore batteripakker.
2. Balanser spenning og strøm
I seriebatterier er problemet med spenningsutjevning nøkkelen for å sikre jevn lading og utlading av hver celle. En batteripakke uten spenningsutjevningskrets vil over- eller underlade deler av batteriet, noe som vil påvirke levetiden til hele batteripakken. Den parallelle batteripakken står overfor problemet med strømbalanse, og forskjellen i intern motstand fører til ujevn strømfordeling, noe som er lett å få noen batterier til å bære større strømbelastning.
Spesifikke problemer:Ujevn spenningsserie batteripakker kan føre til at enkelte batterier overlades og skades, eller tidlig utladet under utlading; Den ubalanserte strømmen til den parallelle batteripakken vil akselerere aldring av batterienheten og forkorte batteriets levetid.
Løsning:
Aktiv balanseringskrets:Gjennom kombinasjonen av induktorer, kondensatorer og kontrollbrikker, intelligent kraftoverføring, for å oppnå effektiv spenningsbalansering. Denne metoden kan effektivt redusere det interne forbruket til batteriet og forbedre lade- og utladingseffektiviteten til hele batteripakken. Vanlige balanseringsmetoder inkluderer flygende kapasitansbalansering og svitsjeinduktansbalansering. Du må velge en passende løsning basert på batteriapplikasjonsscenariet.
Passiv utjevningskrets:Gjennom motstanden til å konsumere overflødig kraft av høyspentbatteriet. Denne metoden er enkel, lav kostnad, men lav effektivitet og varmeutvikling, egnet for balansert behandling av små batteripakker. Under konstruksjonen bør det tas hensyn til motstandens kraft- og varmeavledningsytelse for å forhindre lokal overoppheting under utjevningsprosessen.
3. Design av termisk styringssystem
Batteriet vil generere mye varme i arbeidet, spesielt når den store strømutladningen er mer tydelig. Hvis varmen ikke fordeles effektivt, vil batteritemperaturen gradvis øke, noe som resulterer i redusert batteriytelse, forkortet levetid og til og med risiko for termisk løping.
Spesifikke problemer:Ujevn temperatur vil føre til at enkelte batterienheter overopphetes, noe som resulterer i økt intern motstand, elektrolyttnedbrytning og andre problemer, og til og med føre til brann i batteripakken.
Løsning:
Termisk ledningsevne materialer og varmeavledning design:I utformingen av batteripakken kan materialer med høy varmeledningsevne legges til, for eksempel varmeavledningsplater av aluminiumslegering, termiske silikonputer, etc., som raskt kan eksportere varmen som genereres av batterienheten. Optimaliser luftstrømkanalene inne i batteripakken for å forbedre varmeavledningen ved naturlig konveksjon eller viftetvungen konveksjon. For høyeffektapplikasjoner kan væskekjølende varmeavledning vurderes, og varmeavledningseffektiviteten er høyere ved å absorbere varme gjennom sirkulerende kjølevæske.
Temperaturovervåking og aktiv kjøling:En temperatursensor er integrert i BMS for å overvåke temperaturen til hver celle i sanntid. Hvis temperaturen er for høy, reduserer systemet automatisk belastningen eller justerer varmeavledningsskjemaet. Samtidig kan det intelligente kjølesystemet automatisk starte viften eller væskekjølesystemet i henhold til batteriets temperaturstatus for å unngå batterisvikt forårsaket av overoppheting.
4. Strukturell utforming av batteripakke
Den strukturelle utformingen av batteripakken skal ikke bare sikre stabiliteten til batterienheten, men også optimalisere enkel elektrisk tilkobling, varmeavledning og vedlikehold. Urimelig strukturell design vil føre til dårlig batterikontakt, vibrasjonsskader og til og med kortslutning og andre problemer.
Spesifikke problemer: Urimelig struktur kan føre til at batteriet løsner, slites, øker den indre kontaktmotstanden, noe som resulterer i lokal oppvarming og ytelsesforringelse.
Løsning:
Modulær design:Den modulære batteripakkedesignen gjør at en enkelt batterimodul kan pakkes uavhengig og enkelt kobles til, og den skadede modulen kan raskt skiftes ut for å forbedre vedlikeholdsvennligheten til batteripakken. Den seismiske strukturdesignen brukes mellom moduler for å redusere påvirkningen av ekstern kraft på batterienheten.
Beskyttende materialer og designforbedring:Bruk støtdempende skum, gummiputer og andre materialer for å pakke inn batterimodulen for å redusere ytre støt og støt. Husmaterialene bør være brannsikre, vanntette, korrosjonsbestandige høystyrkematerialer som aluminiumslegering, rustfritt stål eller ingeniørplast, og ventilasjonshull og kjøleribber bør utformes for å optimalisere termisk styring.

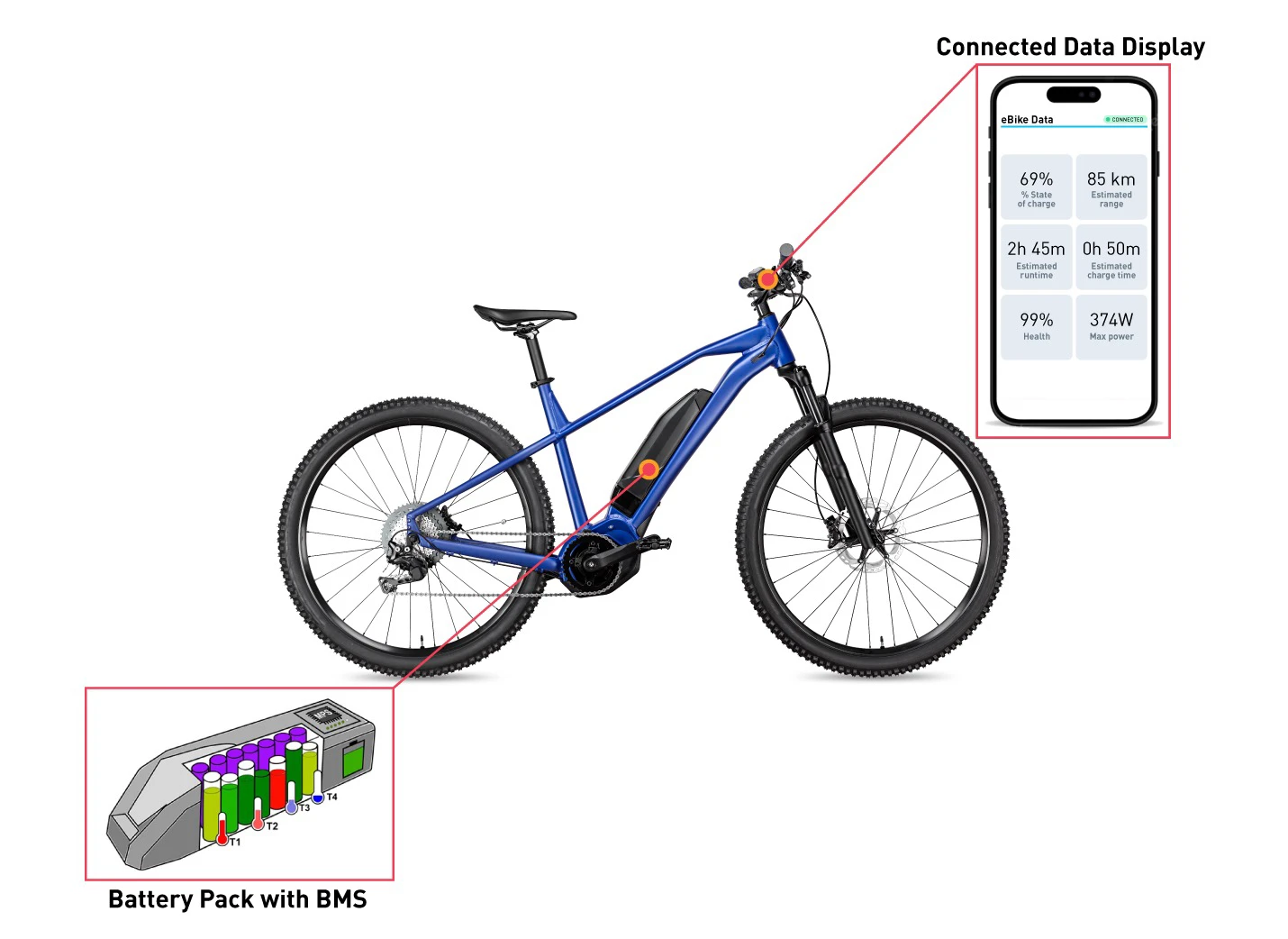

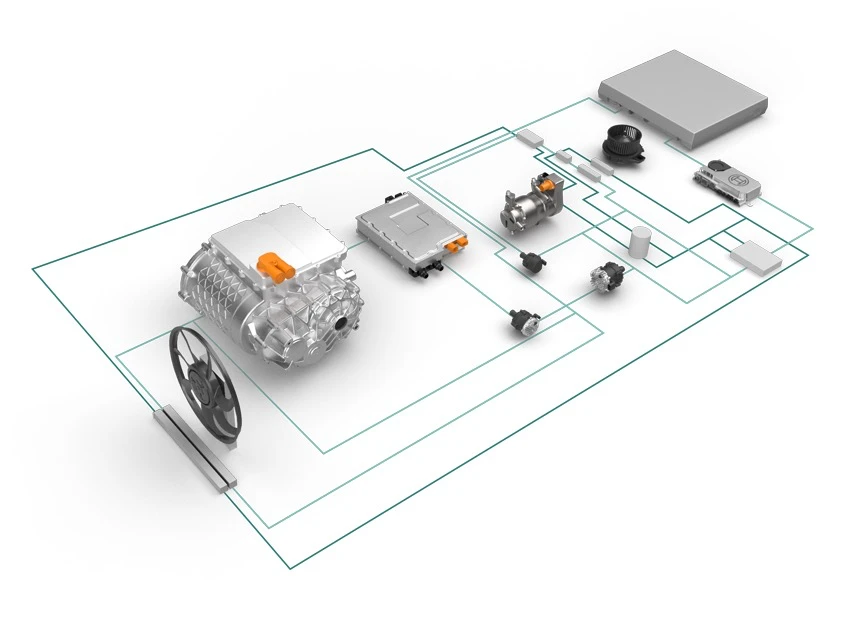

5. Battery Management System (BMS)
BMS (Battery Management System) er kontrollsenteret til batteripakken, som er ansvarlig for sanntidsovervåking og styring av batteriets strøm-, spennings-, strøm- og temperaturparametere. Funksjonene til BMS inkluderer batteribalansering, feildiagnose, lade- og utladingskontroll osv. Ytelsen bestemmer den generelle sikkerheten og effektiviteten til batteripakken.
Spesifikke problemer: Hvis BMS ikke er riktig utformet, kan det hende at den unormale tilstanden ikke oppdages i tide, noe som resulterer i problemer som overlading, overutlading eller overoppheting av batteripakken.
Løsning:
Høypresisjons overvåkingssensorer: Høypresisjons spennings-, strøm- og temperatursensorer er innebygd i BMS, som nøyaktig kan oppdage statusparametrene til batteriet og overføre dem til BMS-kontrollenheten i sanntid. Kontrollenheten analyserer batteriets lade- og utladingsadferd og balansejustering gjennom innebygde algoritmer for å sikre systemsikkerhet.
Intelligente algoritmer og dataanalyse: Avanserte batteriadministrasjonsalgoritmer, som nevrale nettverk, maskinlæring og andre teknologier, brukes til å analysere bruksdataene til batteriet for å forutsi helsestatus og gjenværende levetid for batteriet. Basert på algoritmeanalyseresultatene, optimaliserer BMS aktivt lade- og utladingsstrategien for å maksimere batterilevetiden.
6. Batteribeskyttelseskretsdesign
Batteribeskyttelseskretsen er et viktig sikkerhetstiltak for å forhindre overspenning, underspenning, kortslutning og overstrøm av batteripakken. Hvis batteripakken ikke har en passende beskyttelseskrets, er det lett å forårsake fare i ekstreme tilfeller, og det vil i alvorlige tilfeller forårsake brann eller eksplosjon.
Spesifikke problemer: Den manglende eller dårlig utformede beskyttelseskretsen kan føre til at batteriet blir skadet under lading og utlading, eller ikke klarer å kutte strømmen under en kortslutning.
Løsning:
Multippel beskyttelsesmekanisme: Design og integrer flere beskyttelseskretser, inkludert overspenningsbeskyttelse, underspenningsbeskyttelse, overstrømsbeskyttelse, kortslutningsbeskyttelse osv. Hver beskyttelseskrets er designet for å fungere uavhengig av BMS, og sikrer at batteriet er beskyttet i tilfelle en mestersvikt. For eksempel kan overstrømsbeskyttelse utformes gjennom kombinasjonen av MOS-rør og hurtigsikring for å oppnå øyeblikkelig strømbruddsfunksjon.
Toveis beskyttelse og isolasjonsdesign: Toveis beskyttelseskretsdesign kan samtidig overvåke lade- og utladingsprosessen til batteriet for å forhindre at batteriet påvirkes av unormalt ved laderen og lastenden. Isolasjonskretsen mellom batteripakker er designet for å unngå tilbakestrømning mellom battericellene og forbedre den generelle elektriske sikkerheten.
7. Effektivitet og energitap
Energitapet i serieparallell batteridesign kommer hovedsakelig fra den interne motstanden, motstanden til kontakten og strømforbruket til BMS og beskyttelseskretsen. Ved høy strømdrift vil disse tapene øke ytterligere, noe som direkte reduserer den totale effektiviteten og utholdenheten til batteripakken.
Spesifikke problemer: Lav effektivitet vil føre til kortere batterilevetid, noe som påvirker den faktiske bruksopplevelsen av enheten, og langsiktig energitap vil også øke varmen i batteripakken.
Løsning:
Optimaliserte koblingsmaterialer: Bruk koblingsmaterialer med lav motstand og høy ledningsevne som kobberfolie, fortinnet kobberbånd eller aluminiumslegeringsbånd. Optimaliser sveiseprosessen, gjennom lasersveising, ultralydsveising og andre avanserte teknologier for å sikre hurtigheten og lav motstand til tilkoblingspunktet, redusere tap av elektrisk energi ved tilkoblingspunktet.
Forbedret BMS energieffektivitet: BMS bør utformes med energieffektiviseringsoptimalisering i tankene for å unngå unødvendig strømforbruk. Reduser energiforbruket til selve BMS ved bruk av laveffektsbrikker og smarte hvilemoduser. Energigjenvinningsmoduler kan også legges til BMS for å gjenopprette og gjenbruke den overflødige energien inne i batteripakken for å forbedre den generelle energieffektiviteten.
8. Sikkerhet og pålitelighet
Batteripakker må håndtere en rekke tøffe miljøer som vibrasjon, støt og høy temperatur ved faktisk bruk, og sikkerheten og påliteligheten til batterier er avgjørende. Feil på et enkelt batteri kan forårsake problemer med hele batteripakken, føre til utstyrssvikt og til og med sette brukersikkerheten i fare.
Spesifikke problemer: Feilen på en enhet i batteripakken kan spre seg, noe som resulterer i totalfeil på batteripakken eller en sikkerhetsulykke.
Løsning:
Flerlagsbeskyttelse og redundant design: Ved utforming av batteripakker bør flerlagsbeskyttelse vurderes, for eksempel å legge til sikkerhetskomponenter som brannskillevegger og eksplosjonssikre ventiler til den strukturelle utformingen. Den redundante designen gjør at resten av batteriet fungerer som det skal når noen enheter svikter, og forbedrer dermed den generelle sikkerheten.
Streng testing og sertifisering: batteripakker må gjennomgå streng miljøtilpasningstesting før produksjon, inkludert vibrasjonstest, falltest, termisk syklustest, etc. Gjennom UL, CE, UN38.3 og andre internasjonale sertifiseringer, for å sikre at batteripakken oppfyller internasjonale sikkerhetsstandarder, øke brukertilliten.
9. Dynamiske responsfunksjoner
Batteripakker må reagere raskt på lastendringer for å sikre enhetsstabilitet. En batteripakke med en langsom dynamisk respons vil forårsake ustabil enhetsdrift og betydelige spenningssvingninger, noe som påvirker brukeropplevelsen.
Spesifikke problemer: Utilstrekkelig batterirespons kan føre til at enheten øker og bremser, eller fenomenet spenningsfall når belastningen endres dramatisk.
Løsning:
Høyhastighets batterivalg: Velg høyhastighets battericeller med utmerkede dynamiske responsegenskaper, som raskt kan justere utgangen når belastningen endres raskt. Kombinert med den raske responsalgoritmen til BMS, kan utgangsdynamiske egenskaper til batteriet optimaliseres ytterligere.
Induktansfilter og kapasitanskompensasjon: Induktansfilteret og kapasitanskompensasjonsnettverket er designet ved utgangsenden av batteripakken for å redusere spenningssvingninger og forbedre batteriets dynamiske responsevne. Denne designen reduserer spenningssvingninger og sikrer stabil drift av utstyret under høye belastningsvariasjoner.

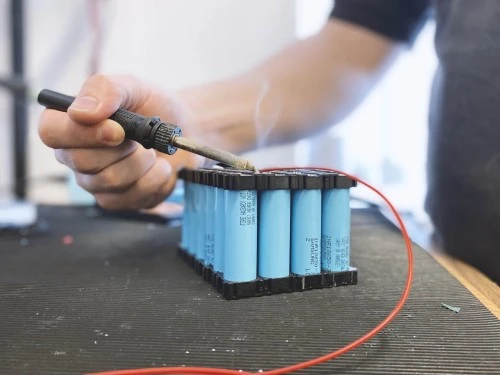

10. Tilkoblingsteknikk og materialvalg
Tilkoblingsdelen av batteripakken trenger utmerket elektrisk og termisk ytelse. Dårlig tilkobling vil føre til økt motstand, kontaktoppvarming og til og med smelting, noe som kan føre til feil på batteripakken i alvorlige tilfeller.
Spesifikke problemer: Feil tilkoblingsmaterialer eller dårlig prosess kan øke motstanden til batteripakken, forårsake lokal overoppheting, noe som resulterer i energitap og sikkerhetsfarer.
Løsning:
Velg koblinger og sveiseteknologier av høy kvalitet: Sveisemetoder som lasersveising eller ultralydsveising brukes ofte i batteripakkeforbindelser. Disse metodene sikrer lav motstand og høy mekanisk styrke på tilkoblingsstedet og unngår dårlig kontakt på grunn av vibrasjoner eller temperaturendringer.
Bruk varmebestandige isolasjonsmaterialer: Koblingsdelene i batteripakken skal pakkes inn med varmebestandige og slitesterke isolasjonsmaterialer, som varmebestandig tape og teflonisolerte rør. Disse materialene kan effektivt forhindre kortslutning eller lekkasje ved tilkoblingen og forbedre sikkerheten og levetiden til batteripakken.
