I en tid der batteriteknologi driver innovasjon innen elektriske kjøretøyer (EV), fornybare energisystemer og bærbar elektronikk, er det viktig å forstå ladetilstanden (SoC) og helsetilstanden (SoH) for batterier. Disse beregningene forbedrer ikke bare batteriytelsen, men bidrar også til sikkerhet og lang levetid. Denne bloggen vil utforske betydningen av SoC og SoH i dybden og gi omfattende metoder for å beregne dem.
Hva er State of Charge (SoC)?

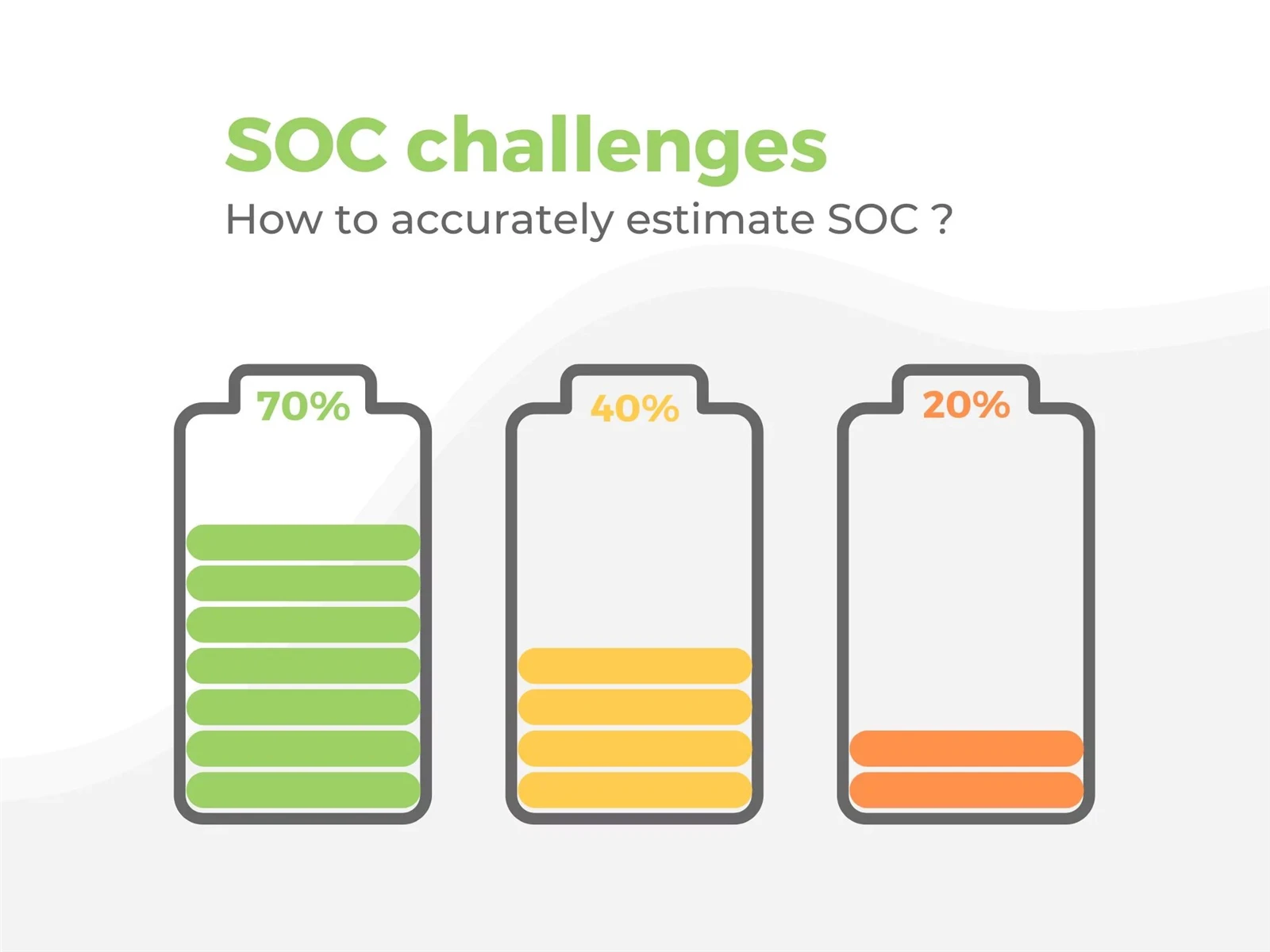

SoC representerer det nåværende ladenivået til et batteri som en prosentandel av dets nominelle kapasitet. For eksempel, hvis et litiumionbatteri med en kapasitet på 100 Ah har 50 Ah igjen, er SoC 50 %. SoC er avgjørende av flere grunner:
1. Performance Management
Å forstå SoC gjør det mulig for brukere å optimalisere batteriytelsen. I elektriske kjøretøy kan opprettholdelse av en optimal SoC-rekkevidde (vanligvis mellom 20 % og 80 %) forbedre kjøreeffektiviteten og utvide kjøretøyets rekkevidde. Mange elbiler har batteristyringssystemer (BMS) som justerer utgangseffekten basert på SoC for å sikre jevn ytelse og forhindre dype utladninger.
2. Batteriets levetid
Levetiden til et batteri er nært knyttet til hvor godt SoC administreres. Hyppige dyputladninger (under 20 % SoC) og overlading (over 80 % SoC) kan føre til akselerert batterialdring og kapasitetssvikt. Ved å holde batteriet innenfor det ideelle SoC-området kan det forlenge levetiden betydelig, slik at det tåler et høyere antall ladninger over tid.
3. Sikkerhetshensyn
Overvåking av SoC er avgjørende for å forhindre farlige situasjoner. Overlading kan føre til termisk løping, der batteritemperaturen øker ukontrollert, noe som potensielt kan forårsake brann eller eksplosjoner. Motsatt kan utlading av et batteri for mye føre til irreversible skader. Systemer som overvåker SoC i sanntid bidrar til å redusere disse risikoene.
Hva er helsetilstand (SoH)?
SoH gjenspeiler den generelle tilstanden til et batteri sammenlignet med dets optimale tilstand når det er nytt. Den omfatter ulike faktorer, inkludert kapasitet, intern motstand og effektivitet. SoH uttrykkes vanligvis som en prosentandel, som indikerer hvor mye av den opprinnelige kapasiteten som gjenstår.
1. Helseovervåking
Regelmessig vurdering av SoH gir mulighet for proaktivt vedlikehold. Ved å spore SoH over tid kan brukere identifisere nedbrytningstrender og iverksette korrigerende tiltak før batteriet svikter. For eksempel, i kritiske applikasjoner som romfart eller medisinsk utstyr, er tidlig oppdagelse av helseproblemer avgjørende for å sikre driftssikkerhet.
2. Forutsi levetid
SoH fungerer som en nøkkelindikator for å forutsi gjenværende kapasitet og brukstid (RUL) til et batteri. Avanserte modeller kan estimere SoH ved å bruke historiske ytelsesdata og gjeldende helsemålinger, noe som er avgjørende for å administrere inventar og planlegge vedlikehold i industrielle applikasjoner.
3. Driftseffektivitet
Å forstå SoH lar brukere justere bruksmønstrene sine basert på batteritilstanden. Hvis SoH indikerer betydelig kapasitetstap, kan brukere velge å begrense applikasjoner med høy drenering for å forhindre uventede nedleggelser.
Hvordan beregne SoC
1. Metode for åpen kretsspenning (OCV).
OCV-metoden går ut på å måle batteriets spenning når det ikke er under belastning. Hvert spenningsnivå tilsvarer en spesifikk SoC basert på en forhåndsbestemt spenning-SoC-kurve. Denne metoden er nøyaktig, men krever at batteriet hviler en stund, noe som gjør den upraktisk for sanntidsapplikasjoner.
Eksempel:Anta at du har et litium-ion-batteri med en nominell spenning på 3,7V. Når du måler spenningen uten belastning og finner at den er 3,6V, kan du referere til batteriprodusentens spenning-SoC-kurve. Dette indikerer at SoC er omtrent 80 %.
2. Ampere-timer (Ah) telling
Denne metoden sporer den kumulative ladningen som kommer inn og ut av batteriet. Ved å integrere strømmen over tid kan brukere estimere SoC. Det kan imidlertid samle seg feil på grunn av selvutlading, spesielt i eldre batterier. Regelmessig rekalibrering er avgjørende for å opprettholde nøyaktige SoC-avlesninger.
Eksempel:Tenk på et batteri med en kapasitet på 100 Ah. Hvis du lader den ut med en strøm på 10 A i 5 timer, kan du beregne utladet kapasitet:
Utladet kapasitet=Utladningsstrøm × tid=10A × 5t=50Ah
Starter fra en fulladet tilstand (100 Ah), vil gjeldende SoC være:
SoC=((100Ah−50Ah) / 100Ah ) × 100 %=50 %
3. Kalman-filtrering og maskinlæring
Avanserte teknikker bruker algoritmer for å forutsi SoC basert på flere innganger, for eksempel spenning, strøm og temperatur. Kalman-filtre justerer estimater dynamisk basert på sanntidsdata, mens maskinlæringsmodeller kan lære av historiske data for å forbedre nøyaktigheten over tid. Disse metodene er spesielt nyttige i komplekse applikasjoner der batteriforholdene varierer.
Eksempel:Et batteristyringssystem (BMS) bruker Kalman-filtrering for å dynamisk justere SoC-estimater. På et bestemt tidspunkt måler systemet en utladningsstrøm på -5 A og en spenning på 3,6V ved 25 grader . Etter å ha behandlet disse dataene, anslår algoritmen SoC til å være 78 %.
Hvordan beregne SoH
1. Måling av indre motstand
Måling av den interne motstanden til et batteri kan gi innsikt i dets helse. En økning i motstand indikerer ofte nedbrytning. Teknikker som impedansspektroskopi kan nøyaktig måle motstand over forskjellige frekvenser, og gi et mer omfattende bilde av batterihelsen.
Eksempel:Ved hjelp av impedansspektroskopi måler du den indre motstanden til et litiumionbatteri. Hvis den målte motstanden er 30 milliohm, mens et nytt batteris motstand er 10 milliohm, indikerer denne økningen at batteriets helse har blitt dårligere over tid.
2. Kapasitetstesting
Gjennomføring av kontrollerte lade-utladingssykluser lar brukere måle kapasitetsfading over tid. Ved å sammenligne dagens kapasitet med den opprinnelige kapasiteten, kan brukere beregne SoH. Denne metoden krever tid og presis kontroll over testforholdene for å sikre nøyaktige resultater.
Eksempel:Du utfører en kontrollert ladnings-utladningstest. Etter å ha fulladet batteriet, observerer du ytelsen under en bestemt belastning. Opprinnelig vurdert til 100 Ah, støtter batteriet nå bare 80 Ah under de samme forholdene. Derfor vil SoH bli beregnet som:
SoH=( 80Ah / 100Ah ) × 100 %=80 %
3. Datadrevet analyse
Moderne BMS kan kontinuerlig overvåke ytelsesmålinger og bruke algoritmer for å vurdere SoH. Disse systemene analyserer ulike parametere, inkludert temperatur, ladesykluser og bruksmønstre, og gir sanntids helsevurderinger som tilpasser seg endrede forhold.
Eksempel:En smart BMS overvåker kontinuerlig batteriets ladesykluser, som har nådd 500. Den registrerer en gjennomsnittlig utladningsstrøm på 10 A og merker at temperaturen svinger mellom -10 grader og 40 grader . Basert på disse dataene vurderer systemet gjeldende SoH til å være 75 % og forutsier en gjenværende brukstid på ca. 600 flere ladesykluser.
Faktorer som påvirker SoC og SoH
1. Temperatur
Temperatur spiller en avgjørende rolle for batteriytelse og helse. Høye temperaturer kan fremskynde kjemiske reaksjoner, noe som fører til raskere aldring, mens lave temperaturer kan redusere kapasitet og effektivitet. Optimale driftstemperaturer varierer vanligvis fra 20 grader til 25 grader for litium-ion-batterier.
2. Lade- og utladningssatser
Hastigheten som et batteri lades eller utlades med, påvirker SoC og SoH betydelig. Utladninger med høy C-rate kan forårsake termisk stress, mens ultrarask lading kan øke interne temperaturer. Produsenter gir anbefalte lade- og utladningshastigheter for å dempe disse effektene.
3. Sykkelmønstre
Frekvensen og dybden av lade- og utladingssykluser kan påvirke batteriets helse. Grunne sykluser (delvis utladning) er generelt mindre skadelige enn dype sykluser, noe som kan føre til betydelig kapasitetstap over tid.
