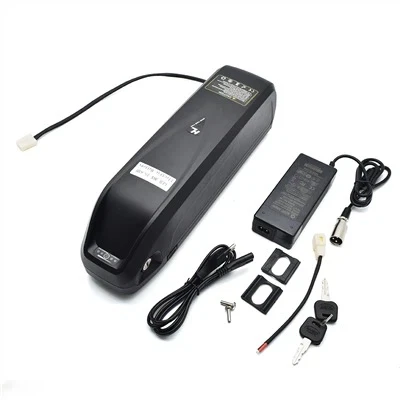

Når det gjelder elektriske sykler, er ytelsen og påliteligheten til batteripakken nøkkelen til å bestemme den generelle ytelsen til den elektriske sykkelen. 48V 20Ah elektrisk sykkelbatteripakke er en mer vanlig design for tiden. Som en ledende batteriprodusent vil denne omfattende veiledningen forklare hva en 48V 20Ah batteripakke er og forklare hele prosessen med hvordan man lager en 48V 20Ah batteripakke.
Forstå grunnleggende batterier
Før du går inn i detaljene ved å bygge en batteripakke, er det viktig å forstå noen grunnleggende konsepter knyttet til batterier.
Spenning og kapasitet
Spenning (V):Dette er målet for elektrisk potensial. En høyere spenning indikerer mer kraft tilgjengelig for å drive motoren til din eBike. En 48V batteripakke er vanlig for eBikes, og tilbyr en god balanse mellom kraft og effektivitet.
Kapasitet (Ah):Målt i ampere-timer (Ah), representerer dette tallet hvor mye energi batteriet kan lagre. Et 20Ah batteri kan teoretisk levere 20 ampere i én time eller 1 ampere i 20 timer. Jo større kapasitet, jo lenger kan du sykle på elsykkelen uten å lade opp.
Watt-timer (Wh)
For bedre å forstå energikapasiteten til batteriet ditt, kan du beregne watt-timer (Wh) ved å bruke formelen:
Wh=V×Ah
For en 48V 20Ah batteripakke vil energikapasiteten være:
48V×20Ah=960Wh
Dette betyr at batteriet ditt kan levere 960 watt i én time, eller 480 watt i to timer, noe som gjør det egnet for langdistanseturer.
Typer batterier
Valget av batterikjemi er avgjørende. Selv om blybatterier ofte brukes, er de tyngre og mindre effektive enn litiumbatterier. Litium-ion-batterier, spesielt litiumpolymer (LiPo) og litiumjernfosfat (LiFePO4), tilbyr høyere energitetthet, lettere vekt og lengre livssykluser, noe som gjør dem ideelle for eBike-applikasjoner.
Serie- og parallellkoblinger
Når du designer batteripakken din, er det viktig å forstå hvordan du kobler til batterier. Du vil vanligvis bruke en kombinasjon av serie- og parallellkoblinger.
Seriekobling
I en seriekobling er den positive polen på ett batteri koblet til den negative polen på det neste. Spenningene legger seg mens kapasiteten forblir den samme.
Eksempel: For å lage en 48V batteripakke, må du koble til 13 celler av et 3,7V litiumionbatteri i serie (3,7V x 13=48.1V).
Parallell tilkobling
I en parallellkobling er alle positive terminaler koblet sammen, og alle negative terminaler er koblet sammen. Spenningen forblir den samme mens kapasiteten øker.
Eksempel: For å oppnå en kapasitet på 20Ah kan du koble to 10Ah-celler parallelt.
Velge din konfigurasjon
Ved å kombinere serie- og parallellkoblinger kan du tilpasse batteripakken. For eksempel kan du ha 13 celler i serie, hver 20Ah, for å lage en kraftig og pålitelig 48V 20Ah batteripakke.
Forberedelse av materialene dine
Før du begynner å bygge, samle nødvendige materialer og verktøy:
Materialer
- Battericeller: Velg litiumionceller av høy kvalitet, og sørg for at de er klassifisert for den nødvendige spenningen og kapasiteten.
- Battery Management System (BMS): Denne komponenten beskytter batteriet mot overlading, dyp utlading og kortslutninger, og sikrer sikkerhet og lang levetid.
- Koblinger og ledninger: Bruk passende ledning og koblinger for å håndtere strømmen uten overoppheting.
- Krympeslange: For isolasjon og beskyttelse.
- Batterikabinett: For å huse og beskytte batteripakken.
- Sikring: For ekstra sikkerhet, unngå overdreven strømflyt.
Verktøy
- Loddebolt: For å lage sikre tilkoblinger.
- Multimeter: For å teste spenning og kontinuitet.
- Wire Strippers: For å klargjøre ledningene dine.
- Varmepistol: For påføring av varmekrympeslange.
Designe din batteripakke
Nå som du har materialene dine, er det på tide å designe batteripakken. Her er noen viktige hensyn:
Oppsett
Planlegg utformingen av battericellene dine. Sørg for at de passer godt inn i kabinettet, slik at luftstrøm forhindrer overoppheting.
Tilkoblingsstrategi
Bestem deg for serie og parallellkonfigurasjon. Hvis du for eksempel bruker 18650-celler, kan du ordne dem i 13s2p (13 i serie, 2 i parallell) for et robust 48V 20Ah-oppsett.
Sikkerhetsfunksjoner
Inkluder sikkerhetsfunksjoner i designet ditt. BMS skal være lett tilgjengelig for vedlikehold. Sørg for riktig sikring for å forhindre potensiell overbelastning.
Trinn-for-trinn-instruksjoner
Trinn 1: Celleforberedelse
Inspiser hver celle for skade eller defekter.
Bruk et multimeter for å teste spenningen til hver celle. Sørg for at de er tett samsvarende i spenning.
Trinn 2: Koble til celler
- Seriekobling:
Lodd den første cellens positive terminal til den neste cellens negative terminal.
Gjenta til alle cellene er koblet i serie.
- Parallell tilkobling (hvis aktuelt):
Koble alle positive terminaler sammen og alle negative terminaler sammen for celler i parallell.
Trinn 3: Installere BMS
Koble til BMS i henhold til produsentens instruksjoner. Vanligvis innebærer dette å koble hver seriecelle til de tilsvarende BMS-terminalene.
Trinn 4: Vedlagt batteripakken
Plasser den sammensatte batteripakken inn i kabinettet.
Bruk varmekrympeslange for å dekke utsatte koblinger og sikre isolasjon.
Trinn 5: Slutttesting
Før du forsegler kabinettet, bruk et multimeter for å sjekke den totale spenningen til pakken. Den skal lese rundt 48V.
Test BMS-funksjonaliteten ved å simulere en lade- og utladingssyklus.
Lading og vedlikehold
Lader
- Bruk en lader som er kompatibel med batteriets spenning og kjemi. En 48V litiumbatterilader bør brukes for å sikre sikker lading.
- Overvåk ladeprosessen for å unngå overlading. BMS vil hjelpe til med å håndtere dette, men det er god praksis å holde et øye med det.
Vedlikeholdstips
- Regelmessige kontroller: Kontroller med jevne mellomrom spenningen til individuelle celler for å sikre at de forblir balanserte.
- Temperaturovervåking: Sørg for at batteripakken ikke overopphetes under drift eller lading.
- Rengjøring: Hold terminalene rene og fri for korrosjon.
Ofte stilte spørsmål (FAQ)
1. Hvor lenge vil mitt 48V 20Ah batteri vare?
Levetiden til et batteri avhenger av bruk, ladevaner og vedlikehold. Vanligvis kan litiumbatterier vare 500 til 1000 ladesykluser.
2. Er det trygt å lage min egen batteripakke?
Hvis det gjøres riktig og trygt, kan det være trygt å lage din egen batteripakke. Bruk alltid komponenter av høy kvalitet og følg sikkerhetsretningslinjene.
3. Hva om jeg ikke har erfaring med lodding?
Vurder å øve på lodding av skrapmaterialer eller søk hjelp fra noen erfarne. Riktige tilkoblinger er avgjørende for sikkerhet og ytelse.
4. Kan jeg bruke blybatterier i stedet?
Selv om du kan bruke blybatterier, er de tyngre og har lavere effektivitet sammenlignet med litiumbatterier, noe som kan påvirke eBikes ytelse.
Konklusjon
Å lage en 48V 20Ah batteripakke er et givende prosjekt som kan forbedre eBike-opplevelsen din betraktelig. Ved å forstå de grunnleggende prinsippene, samle de riktige materialene og følge en systematisk tilnærming, kan du bygge en pålitelig og effektiv batteripakke som er skreddersydd for dine behov. Prioriter alltid sikkerhet og vedlikehold for å sikre at batteripakken din tjener deg godt i årene som kommer. Lykke til med kjøringen!
Få 48V 20Ah elektrisk sykkelbatteripakke gratis prøver direkte

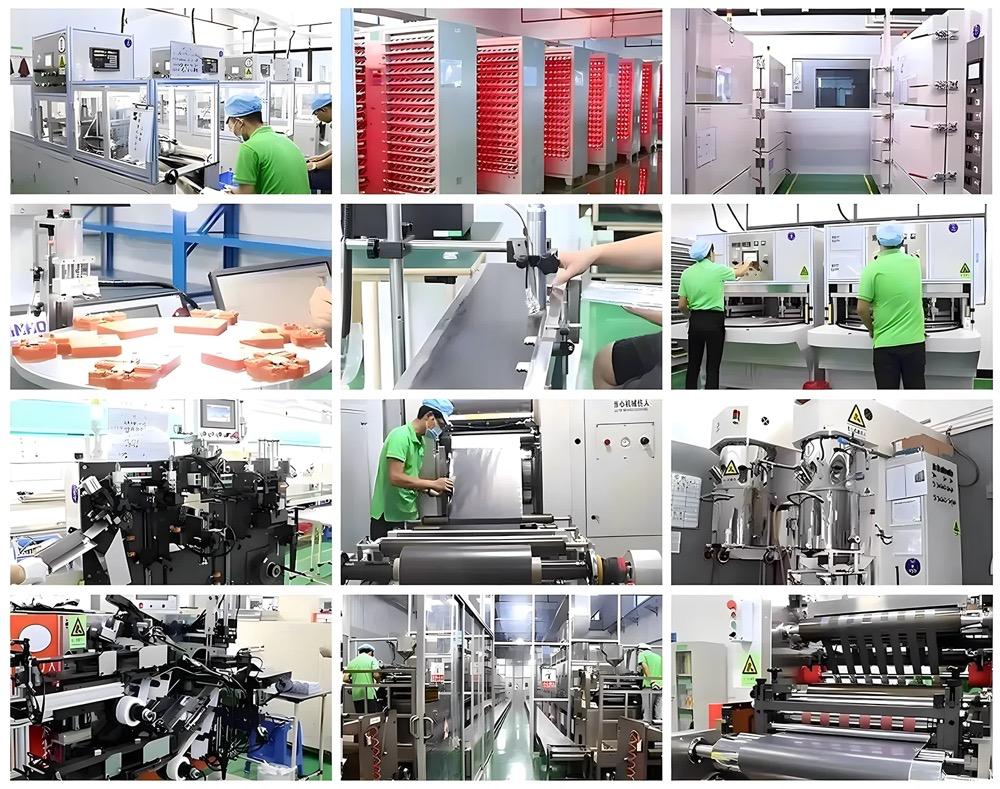

GEB, en merkevare under General Electronics Technology Co., LTD, er en ledende produsent av elektriske sykkellitiumbatterier med base i Shenzhen. Fabrikken vår ble etablert i 2009 og sysselsetter over 180 personer og oppnår årlig omsetning på over 30 millioner USD. Vi spesialiserer oss på high-end litiumbatterier, med fokus på litiumjernfosfatteknologi for å sikre sikkerhet og ytelse. Vårt unike plasthus forbedrer isolasjon og kjemikaliebestandighet, og gir større sikkerhet og forbedrede lavtemperatur-ladingsmuligheter. Med en merittliste med null sikkerhetshendelser, har GEB opparbeidet seg et sterkt rykte blant nasjonale og internasjonale kunder, noe som gjør oss til det pålitelige valget for trygge litiumbatterier. Kontakt oss nå på e-post for å få gratis prøver (sales@gebattery.co)
