I applikasjoner med høy effekt som elektriske motorsykler, e-sykler, industrielle verktøy og fornybare energisystemer, er et 72V batterioppsett ofte foretrukket for sin evne til å levere høyere dreiemoment, økt effektivitet og reduserte overføringstap. Å bygge et 72V -system krever ikke bare riktig antall batterier, men også en presis forståelse av hvordan batterikonfigurasjoner påvirker spenning, kapasitet og sikkerhet.
Mange brukere antar at å oppnå 72V ganske enkelt er et spørsmål om å stable batterier. Uten riktig kunnskap om serier og parallelle tilkoblinger-og virkningen av batterispesifikasjoner som nåværende vurdering, intern motstand og kjemi-kan systemet imidlertid underprestere eller forringe for tidlig. Riktig spenning og strømkonfigurasjon bestemmer direkte ytelse, levetid og pålitelighet.
Batterikonfigurasjon Fundamentals: Series vs. Parallel
Å designe a72V batteripakke, må man først forstå to grunnleggende tilkoblingsmetoder: serier og parallelle.
- Seriesilkobling: Koble den positive terminalen til ett batteri til den negative terminalen til det neste. I en serie legger spenninger opp, men AMP-Hour (AH) kapasiteten forblir den samme. Dette er metoden som brukes for å øke den totale systemspenningen.
- Parallell tilkobling: Koble alle positive terminaler sammen og alle negative terminaler sammen. I dette tilfellet forblir spenningen konstant, men kapasiteten (AH) øker. Denne metoden brukes når lengre kjøretid eller høyere strømutgang er nødvendig.
Siden målet er å nå 72V, må batteriene være koblet i serie.
Spenningsalternativer: Sammenligning av 6V og 12V batterikonfigurasjoner
Det er vanligvis to tilnærminger for å sette sammen et 72V-system ved bruk av batterier utenfor hylla: med 6V- eller 12V-enheter.
- Bruke 6V -batterier:
Å oppnå 72V krever 12 batterier i serie (6V × 12=72 V).
- Bruke 12V -batterier:
Bare 6 batterier i serie er påkrevd (12V × 6=72 V).
Praktisk sammenligning
12V batterier:
- Krever færre enheter og færre tilkoblinger, noe som reduserer kompleksiteten og potensialet for ledningsfeil.
- Tilbyr vanligvis høyere strømutladningskapasitet, noe som gjør dem mer egnet for høye strømbelastninger som motorer eller omformere.
6V batterier:
- Ofte rimeligere, spesielt i dyptsyklus bly-syreformater.
- Tilby et bredere spekter av alternativer når det gjelder formfaktor og erstatningsfleksibilitet.
- Kan være bedre egnet for brukere med tilgang til lavpris- eller overskuddsbeholdning.
Valget mellom 6V og 12V batterier avhenger av rombegrensninger, krav til systemstrøm og vedlikeholdspreferanser. For de fleste DIY 72V batteribygg er imidlertid 12V -batterier mer vanlig på grunn av deres enkelhet og bedre kompatibilitet med elektriske kjøretøysystemer.
Kjerneberegning: Hvor mange 12V -batterier som skal nå 72V?
Formelen er grei:
Antall batterier=målspenning ÷ batterispenning
For 12V -batterier:
72V ÷ 12V=6 batterier (i serie)
Hvert batteri bidrar med 12 volt, og når det er koblet til i serie, er den totale systemspenningen summen av alle individuelle spenninger. Den generelle kapasiteten forblir imidlertid den samme som for et enkelt batteri i kjeden.
For eksempel, hvis hvert 12V-batteri har en kapasitet på 20AH, vil den komplette 72V-pakken være 72V 20AH-ikke 72V 120AH.
Denne skillet er avgjørende når du estimerer systemets kjøretid og nåværende levering. Hvis det er nødvendig med høyere kapasitet, kan ytterligere 72V -serie strenger kobles sammen parallelt for å skalere opp AH.
Trinn for trinn: Hvordan koble til 6x 12V-batterier i serie
Følg disse trinnene:
1. Forberedelse:
- Forsikre deg om at alle batterier er av samme merke, modell, spenning og kapasitet.
- Ideelt sett bør de være fra den samme produksjonsbatch for å sikre balansert ytelse og ladeatferd.
2. Kablingssekvens:
- Koble den negative (-) terminalen til batteri 1 til den positive (+) terminalen til batteri 2
- Koble det negative (-) til batteri 2 til det positive (+) til batteri 3
- Fortsett denne prosessen til batteri 6, hvis negative (-) terminal vil tjene som systemets negative utgang
- Batteri 1s positive (+) vil være systemets positive utgang
3. Endelig utgang:
Spenningen som er målt mellom det første batteriets positive og det siste batteriets negative, skal være omtrent 72V (eller høyere hvis den er fulladet).
4. Dobbeltsjekk:
- Kontroller at alle tilkoblinger er stramme og korrosjonsfrie.
- Bruk isolerte kabler med passende måler for å håndtere den forventede strømbelastningen.
Viktige hensyn når du bygger et 72V batterisystem
Selv om det er teknisk enkelt å koble seks 12V-batterier i serie, er det flere kritiske forholdsregler for å sikre sikkerhet, pålitelighet og langsiktig ytelse.
Bruk identiske batterier
Alle de seks batteriene må samsvare med spenning, kapasitet (AH), kjemi, merkevare og helst produksjonsbatch. Variasjoner i indre motstand eller helsetilstand kan føre til ubalansert lading og utslipp, noe som kan føre til:
- Redusert systemets levetid
- For tidlig nedbrytning av svakere celler
- Risiko for termisk løp i litiumbaserte systemer
Sikker håndteringspraksis
Batteritjeneste innebærer betydelig risiko hvis den ikke utføres riktig. Følg alltid følgende sikkerhetsprotokoller:
- Bruk isolerte hansker og sikkerhetsbriller for å beskytte mot elektrisk sjokk og syreeksponering (spesielt for bly-syre-batterier)
- Unngå gnister og åpen flamme i nærheten av batterioppsettet
- Bruk riktig måle kabler og sikre kontakter for å håndtere toppstrøm trygt
- Forsikre deg om at terminalene er rene, stramme og korrosjonsfrie
Laderkompatibilitet
En 72V-vurdert lader er pålagt å lade batterisystemet effektivt og trygt. Dessuten:
- Bly-syre-batterier krever konstant strøm/konstant spenning (CC/CV) -profiler og temperaturkompensasjon
- Litium-ion eller LifePo₄-batterier krever litiumspesifikke ladealgoritmer med strenge spenningsavskjæringer og strømbegrensninger
BMS for litiumsystemer
Hvis det er obligatorisk å bruke litiumbatterier, er det obligatorisk å integrere et batteristyringssystem (BMS). En kvalitet BMS sikrer:
- Overladning, overutladning og overstrømsbeskyttelse
- Cellebalansering under ladesykluser
- Temperaturovervåking og feilisolering
Å hoppe over BMS i litiumoppsett er ikke bare risikabelt, men kan føre til irreversible skader eller sikkerhetsfarer.
Applikasjoner i den virkelige verden av 72V batterisystemer
72V -konfigurasjonen er mye vedtatt i flere bransjer på grunn av dens optimale balanse mellom spenningsnivå og systemkompleksitet.

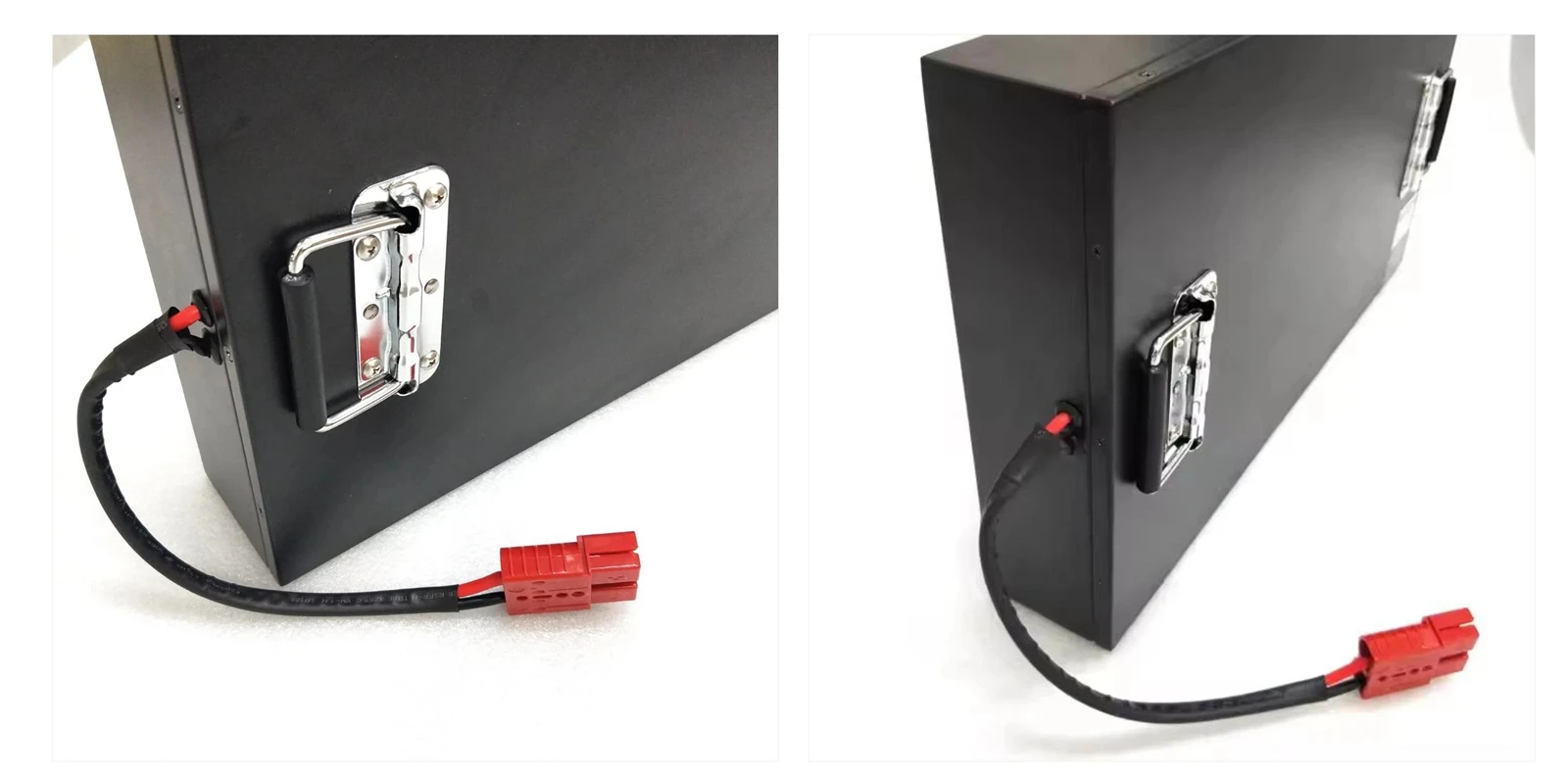

- Elektriske kjøretøyer (ebike, scooter, motorsykkel)
De fleste e-sykler med høy ytelse og elektriske scootere bruker 72V 20AH eller 72V 32AH-pakker, og gir nok spenning til strømmotorer mellom 2000W og 5000W. Dette oppsettet sikrer rask akselerasjon, lengre rekkevidde og bedre effektivitet på stigninger.
- Golfbiler
Noen golfbiler bruker 4 × 12V -batterier og kompenserer med Boost Converters for å nå 72V, men dette introduserer ytterligere kompleksitet og strømtap. En 6 × 12V direkte serieforbindelse er generelt tryggere, enklere og mer robust.
- Industrielt utstyr og fornybar lagring
I innstillinger med høy etterspørsel som solsystemer utenfor nettet, lagerrobotikk og sikkerhetskopieringssystemer, minimerer 72V oppsett med gjeldende strøm (sammenlignet med 48V eller lavere systemer), reduserer kabelstørrelse og resistive tap spesielt kritisk for langvarighetsutskadning eller fjernkontroll.
Tekniske parametere og energiberegninger
Spenningsområde
Selv om nominell spenning er 72V, spenner den virkelige operasjonen et område:
- Fulladet system: 13.5V × 6=81 v
- Utladningsavskjæring (lavspenningsbeskyttelse): 10.5V × 6=63 V
Dette dynamiske området må regnskapsføres når du velger motorkontrollere, omformere og ladebeskyttelsessystemer.
Energikapasitet
Totalt energiinnhold beregnes som:
Energi (wh)=spenning (V) × kapasitet (AH)
Eksempel:
6 × 12V 100AH -batterier i serie → 72V 100AH = 7200 WH (7.2KWH)
Dette er den brukbare energien (underlagt systemeffektivitet) som kan drive en 1000W -enhet i omtrent 7,2 timer under ideelle forhold.
Konklusjon
For å bygge et 72V batterisystem med 12V -enheter, trenger du seks batterier koblet i serie. Denne konfigurasjonen er enkel, men krever teknisk disiplin for å sikre at batteriets enhetlighet, riktig ledninger og sikkerhetsprotokoller.
Utover å nå 72V, må brukerne også vurdere:
- Nødvendig kapasitet (AH) for ønsket kjøretid
- Last strøm, for å velge passende utladningsrangerte batterier
- Batterikjemi, balanseringskostnader, ytelse og livssyklus
- Systemsikkerhet, spesielt med litiumceller
I høyspenningssystemer kan et mindre tilsyn med design eller installasjon påvirke ytelsen eller sikkerheten betydelig. Enten for elektrisk transport eller stasjonær lagring, gjennomtenkt planlegging og komponenter av høy kvalitet er ikke omsettelige.
Om forfatteren

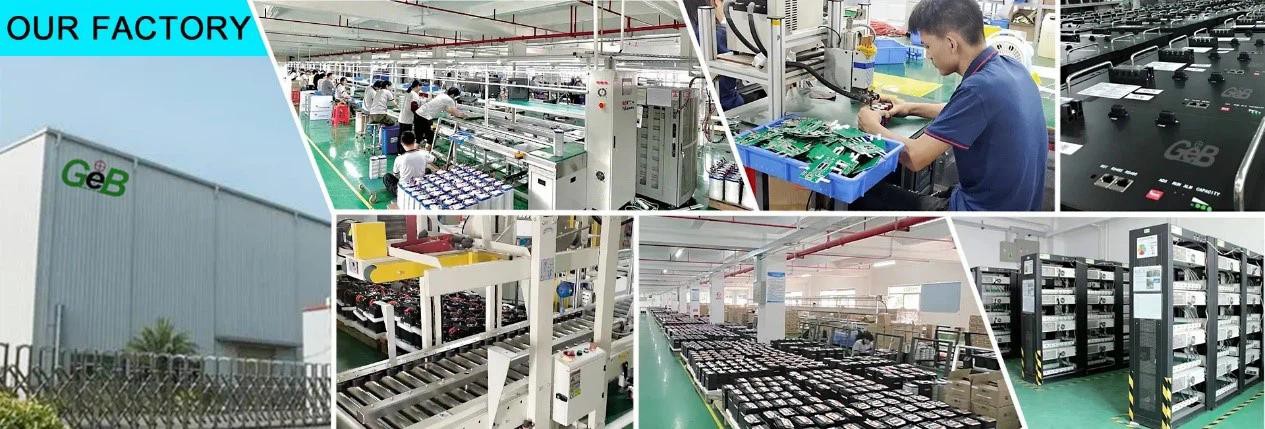

GEB er et merke av General Electronics Technology Co., Ltd. Geb er en ledendeProdusent av ebike litiumbatterieri Kina, med fokus på litiumbatterier for elektriske sykler og gir avanserte 72V elektriske sykkelbatteriløsninger. GEB ble grunnlagt i 2009 og hadde hovedkontor i Shenzhen, og har vokst til et pålitelig merke i bransjen med mer enn 180 ansatte og årlig salg på mer enn $ 30 millioner.
